Projet de contrôle de la signalisation routière au Pakistan

Nous avons eu le privilège de participer au projet de Bahria Town (BT) à Karachi au Pakistan. L'utilisateur final (BT) a demandé une solution actionnée par le trafic pour une intersection très compliquée où 32 groupes de feux de circulation sont nécessaires pour contrôler le flux de trafic.

Sinowatcher et l'équipe d'ingénieurs de JARI ont conçu une solution dans laquelle un contrôleur de feux de circulation avec un système auto-adaptatif et un système de détection de véhicules sans fil ont été utilisés. Le client a également demandé un système de demande personnalisé pour les piétons, de sorte que notre ingénieur contrôleur a dû adapter le logiciel afin de répondre à cette exigence.

Le système actionné par le trafic est un mode de contrôle qui peut être mesuré par un détecteur de véhicule, de sorte que le temps d'affichage du signal peut être modifié en fonction de l'arrivée du trafic mesurée.

Par rapport au contrôle à temps fixe (qui ne fait que suivre des plans prédéfinis), le système actionné peut, en utilisant des détecteurs de véhicules, utiliser pleinement le temps vert et donc améliorer le flux de trafic de manière significative.



Logique de système entièrement activée par le trafic avec temps min. et temps max.

Projet de contrôle des signaux activés par la circulation au Pakistan

G max : durée maximale du vert

G min : durée minimale du vert

G 0 : temps d'extension de l'unité

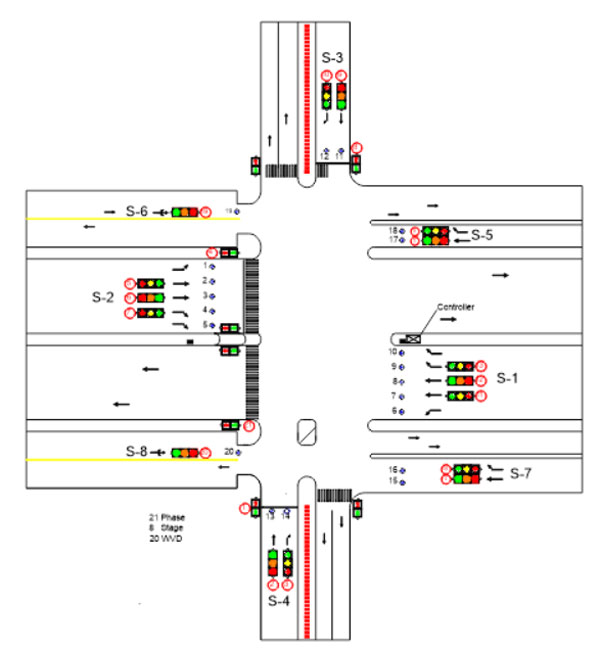

Plan de l'intersection indiquant l'emplacement des têtes de signaux et des détecteurs



Projet de contrôle des signaux activés par la circulation au Pakistan

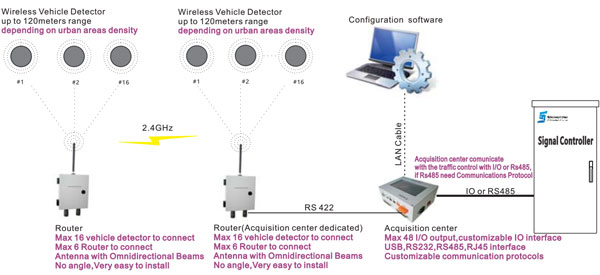

Système de contrôle des feux de circulation et logique de fonctionnement du système de détection des véhicules sans fil





Projet de contrôle des signaux activés par la circulation au Pakistan





Projet de contrôle des signaux activés par la circulation au Pakistan





Projet de contrôle des signaux activés par la circulation au Pakistan

Le client s'occupait d'un projet ITS important et difficile. Nous avons donc fourni une assistance sur place, comprenant notre chef de projet et notre ingénieur de contrôle des feux de circulation.

En outre, nous avons fourni des instructions et une formation au personnel d'ingénierie de notre client afin de nous assurer qu'ils sont en mesure d'utiliser complètement notre système adaptatif.



Projet de contrôle des signaux activés par la circulation au Pakistan

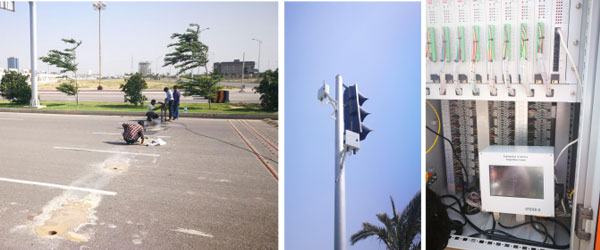

Assistance sur site à notre client pour l'installation d'un système de détection de véhicules sans fil (comprenant un capteur, un routeur et un récepteur, un centre d'acquisition de données).







Projet de contrôle des signaux activés par la circulation au Pakistan

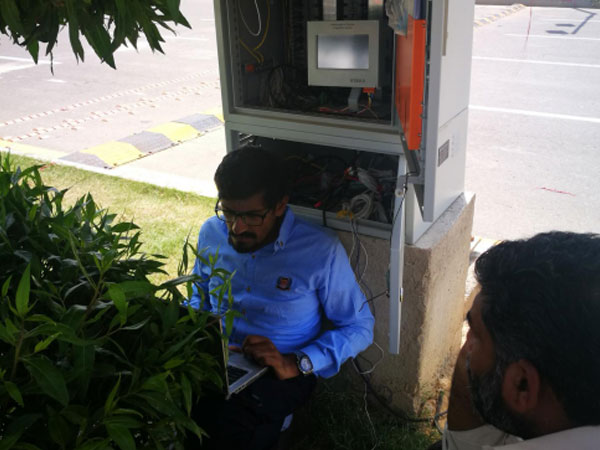

L'ingénieur a configuré le plan de déclenchement en fonction de l'état de la route. Les jours suivants, nous avons vérifié la configuration du contrôleur et du système de détection pour nous assurer qu'ils fonctionnent sans problème.



Projet de contrôle des signaux activés par la circulation au Pakistan



Une fois la procédure d'installation et de test terminée, la municipalité et la police de la route sont venues inspecter la situation



Projet de contrôle des signaux activés par la circulation au Pakistan

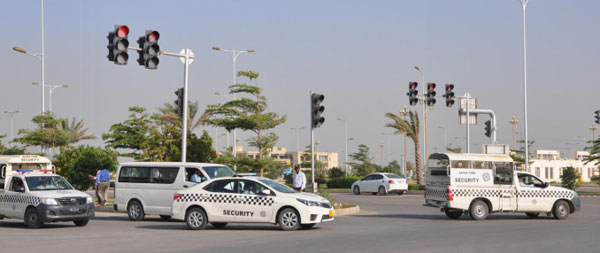

Le maire de la municipalité se présente au nouveau système de régulation du trafic sur le site pour en inspecter les résultats.



Projet de contrôle des signaux activés par la circulation au Pakistan



La certification a été délivrée une fois que la formation du personnel chargé de l'installation et de la maintenance a été achevée.
