Controlador de señales de tráfico de red inteligente SW200

Controlador de señales de tráfico de red inteligente SW200

  • Computación y comunicación potentes con el avanzado chip ARM de 32 bits.
  • Mayor estabilidad de funcionamiento con control SCR en las salidas de las señales de tráfico.
  • Fácil ampliación y compatibilidad con el protocolo de comunicación abierto NTCIP.
  • Cronometraje preciso con GPS.
  • Conexión en red para control y supervisión remotos.
  • Múltiples modos de funcionamiento: tiempo fijo, solicitud de peatones, onda verde, accionamiento y control manual.
  • Terminales de cableado tanto para la alimentación principal como para la de repuesto, para facilitar la conexión con el generador eléctrico en caso de corte del suministro eléctrico.
  • Fácil montaje y mantenimiento gracias a las tarjetas de control y accionamiento de diseño modular.
  • Lámpara led incorporada para funcionamiento nocturno y mantenimiento.

Compartir con:

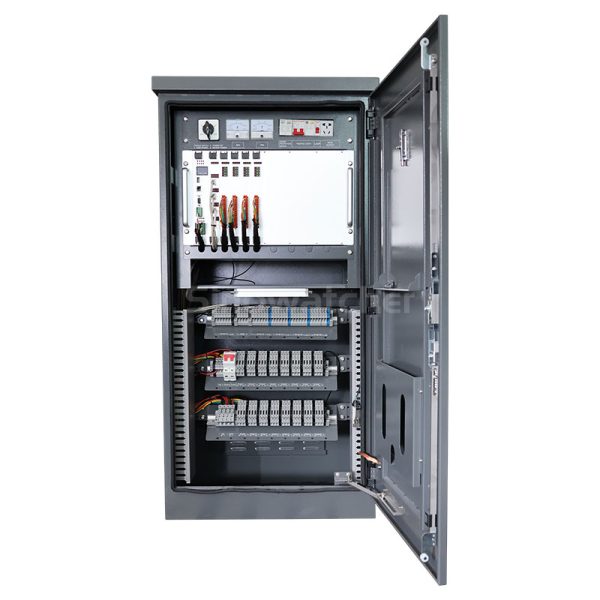

PANORAMA GENERAL: SW200 es un controlador de señales de tráfico de red inteligente de 48 salidas, equipado con un microcontrolador ARM de 32 bits, tarjetas de control y tarjetas de conducción de diseño modular 6U y una carcasa de montaje en bastidor estándar de 19 pulgadas. Adopta el protocolo de comunicación estandarizado NTCIP, que soporta el control remoto en red y una variedad de estrategias de control.   COMPOSICIÓN DEL HARDWARE: El controlador de señales de tráfico SW200 se compone de la placa de control principal, la placa del controlador de señal, la placa de detección, la placa base, la caja montada en bastidor, la fuente de alimentación, la distribución de energía y el armario exterior.
Parámetros del controlador de señales de tráfico de red inteligente SW200
Composición Parámetro Nota

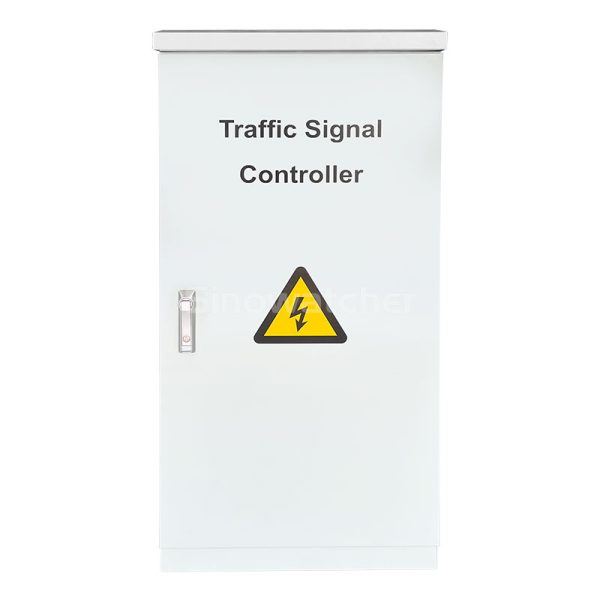

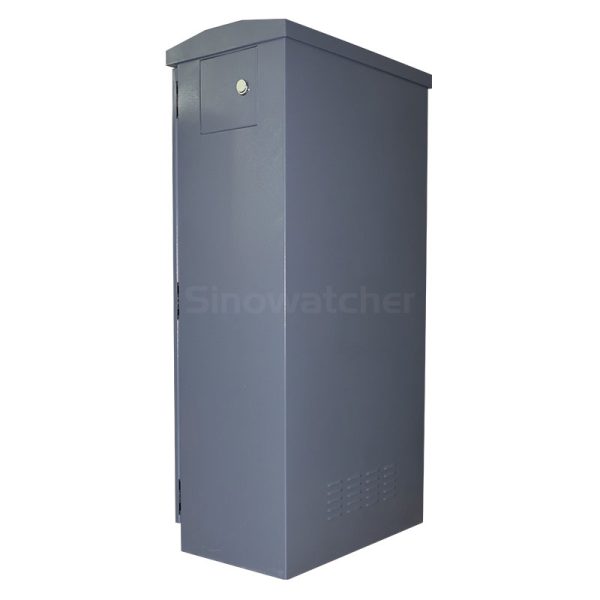

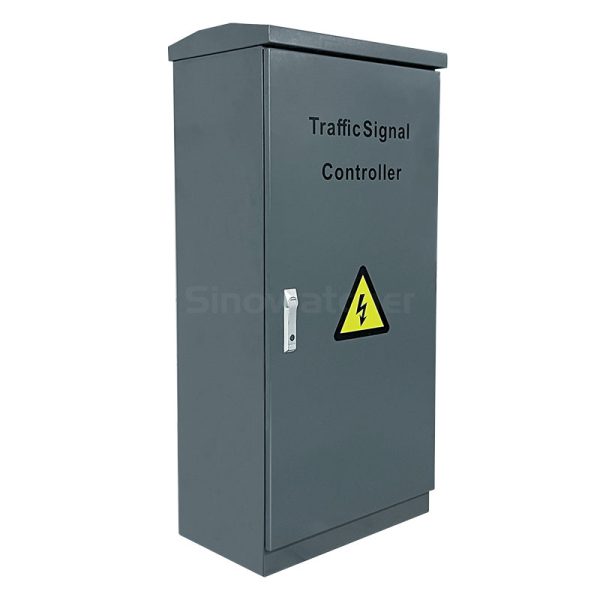

Armario exterior 19 pulgadas de ancho, de chapa metálica con superficie rociada de plástico
Distribución de energía Interruptor de alimentación principal/de repuesto, protector contra sobretensiones, MCB(Interruptor automático en miniatura), toma de tensión de red, terminales de salida de señal con fusible, terminal de tierra.
Carcasa para montaje en bastidor Estructura enchufable en bastidor 6U, material de aleación de aluminio, tarjeta de control enchufable y tarjetas de conducción de señales
Fuente de alimentación Amplio voltaje de entrada: AC85V-265V, 50/ 60Hz
Control principal Junta Tarjeta de control principal ARM con pantalla LCD en color (Resolución :128*64) Con GPS
Placa de control de señales 12 salidas de señal por tarjeta, con detección de corriente y tensión De serie con 4 placas de controladores de señal, ampliable a 8
Junta de detección Placa de interfaz del detector de vehículos, con 32 - entradas de señal de E/S Opcional

Parámetros eléctricos del controlador de señales de tráfico de red inteligente SW200:
Artículo Parámetro Nota
Salidas de señales de tráfico 48 salidas de señal = 16 grupos de señales Ampliable a 96 salidas de señal = 32 grupos
GPS Cronometraje preciso por GPS
Interfaz estándar 1-red, 1-RS485, 2-RS232, 8 entradas E/S (petición peatonal), 2 salidas E/S, 1 USB
Interfaz extensible Entradas de señal de 32 E/S ampliables si se utiliza la tarjeta de detección opcional.
Tensión de trabajo AC85V-265V, 50/ 60Hz
Humedad de trabajo <95%, Sin condensación
Temperatura de trabajo -40℃ ~+70℃
Consumo de energía <30W
Rigidez dieléctrica >10MΩ
Protección contra la penetración IP54
